Miért határozzák meg a formaalapok és a szabványos alkatrészek a forma élettartamát?

A forma élettartamát gyakran az üreg anyaga és a megmunkálási pontosság alapján ítélik meg. De ami igazán meghatározza, hogy egy forma megbízhatóan és kiszámíthatóan eléri-e tervezett élettartamát, az az a rész, amelyre senki sem figyel – aformaalap és szabványos alkatrészek.

A forma alapja a csontváz. A szabványos részek az illesztések. Ha a csontváz rosszul van beállítva, és az ízületek meglazultak, még a legjobb üreg sem fog kitartani.

A penészbázis: Mindennek az alapja

A forma alapja az egész forma hordozója. Minden funkcionális alkatrészt – üreget, magot, kilökőrendszert, hűtőrendszert és kapurendszert – egy precíz keretbe integrál, biztosítva, hogy minden nyitási és zárási ciklusnál pontosan ugyanabba a pozícióba térjenek vissza.

Szabványos formaalap alapvető alkotóelemei

Ezek a lemezek egymásra vannak rakva, csavarokkal rögzítve, és vezetőcsapokra és perselyekre támaszkodnak, hogy garantálják a pozíció ismételhetőségét minden ciklusban.

A formaalap két alapvető teljesítménykövetelménye

A merevség az első. A befecskendezési nyomás elérheti a több száz kilogrammot négyzetcentiméterenként. Ha az öntőforma alapja nem merev, nagy nyomás alatt deformálódik – az elválási vonal kinyílik, villogás jelenik meg; a mag eltolódik, a falvastagság egyenetlenné válik; a kilökőcsapok megkötődnek, és az egész formát szét kell szerelni.

A pontosság a második. A vezetőcsapok és a perselyek közötti illesztési hézag, valamint az egyes lemezek síksága és négyszögletessége közvetlenül meghatározza, hogy a forma simán nyílik-e és záródik-e, és hogy a termék méretei stabilak maradnak-e.

 Szabványos alkatrészek: A legolcsóbb alkatrészek, amelyek leggyakrabban meghibásodnak

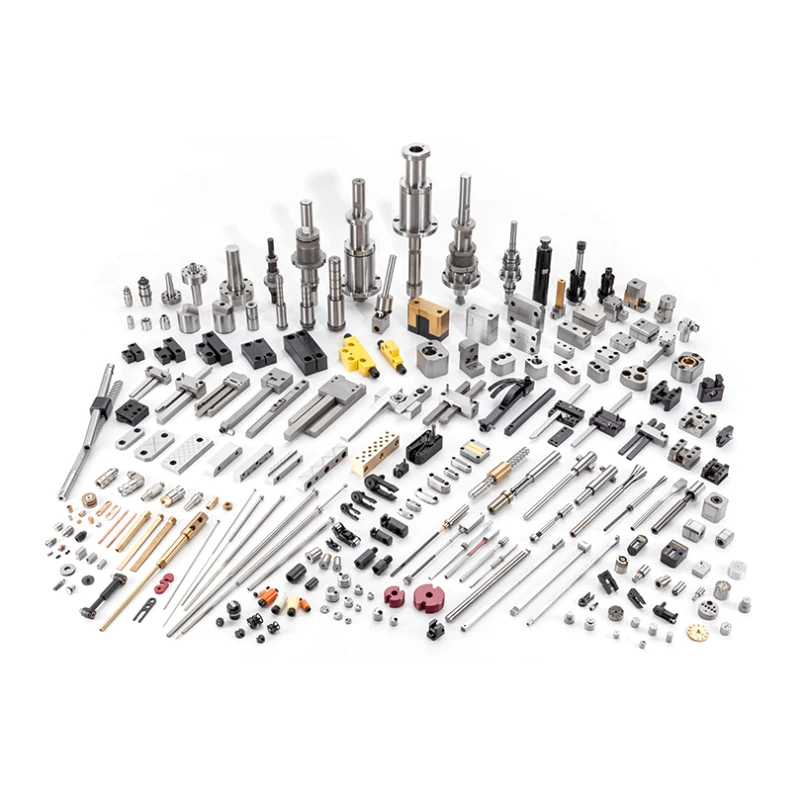

A szabványos alkatrész az összes nem üreges, mag nélküli, cserélhető alkatrész egy öntőformában. Vezetőcsapok, perselyek, kilökőcsapok, rugók, tömítések, rögzítőgyűrűk, reteszelőblokkok – ezek mind számítanak.

Közönségesnek tűnnek, olcsón megvásárolhatók, de a penészhibák több mint fele ezekre az alkatrészekre vezethető vissza.

1. Vezetőcsapok és perselyek

A vezetőrendszer biztosítja a mozgó és az álló fél pontos beállítását minden zárásnál. A legtöbb penészhiba a vezetési pontosság elvesztésével kezdődik.

Anyaga: SUJ2 csapágyacél vagy SKD11 szerszámacél, nagyfrekvenciás indukciós edzéssel HRC 58-62-ig, majd precíziós csiszolással Ra 0,2-0,4 felületi minőségig.

Illesztési hézag: jellemzően 0,02-0,05 mm, a forma méretétől függően. Túl nagy, és a mag és az üreg rosszul illeszkedik. Túl kicsi, és megnő a nyitási és zárási ellenállás, ami epedést okoz.

Hibamódok:

• A csapokon → az elégtelen kenés vagy az egyenetlen terhelés okozta ütődés

• Kopott perselyek → élettartam vége; cserélje ki őket

• Elgörbült csapok → a befecskendezőgép kiegyensúlyozatlan kilökődése vagy rosszul beállított szorítóerő miatt

2. Kidobócsapok, hüvelyek és tolórudak

A kilökőrendszer látja a legmagasabb ciklusfrekvenciát és a legösszetettebb terhelést a forma bármely részén.

Kidobócsapok: SKH51 gyorsacélból vagy SKD61 melegmunkás szerszámacélból, edzett hegyekkel. Az illesztési távolságnak a vezetőlyukkal 0,015-0,025 mm-nek kell lennie. Túl szoros, és a csap beszorul. Túl laza, és vaku jelenik meg a kilökési ponton.

A kilökőcsap törésének két fő oka: a kilökőerő a szétszerelési ellenállás középpontjától eltér, vagy a csap ütközés alatt áll.

Rugók: Felelős a kilökőlemez visszaszállításáért. A leginkább figyelmen kívül hagyott probléma a tavaszi fáradtság. Több tízezer tömörítés után a szabad magasság lerövidül. A kilökőlemez nem tér vissza teljesen, és a kilökőcsapok a következő záráskor nekiütköznek az álló félnek.

Ellenőrzési módszer: Ellenőrizze a rugómentes magasságot 100 000 ciklusonként. Cserélje ki, ha az eredeti magasság 90%-a alá esett.

3. Tömítések és terelőlapok

A hűtőrendszer vízszivárgása a leggyakoribb hirtelen meghibásodás a műhelyben.

Tömítések (O-gyűrűk): Magas hőmérsékletű szilikongumiból vagy fluorgumiból készülnek, 200°C és 260°C felső hőmérsékleti határokkal. A meghibásodást a magas hőmérsékletű öregedés, keményedés vagy összenyomódás okozza. Cserélje 500 000 ciklusonként vagy évente, attól függően, hogy melyik következik be előbb.

Terelők: A víz áramlási irányának átirányítása a helyi hűtéshez. A leggyakoribb hiba a vízkő eltömődése – különösen súlyos kemény vízzel rendelkező területeken. Használjon lágy vizet, vagy adjon hozzá korróziógátló és vízkőoldó adalékokat.

4. Gyűrűk és reteszelőblokkok elhelyezkedése

Helyező gyűrűk: A felső szorítólapra szerelve, központosítva az injekciós gép fúvókájával. A helytelen kiválasztás excentricitást okoz a fúvóka és a kivezető persely között – legjobb esetben anyagszivárgást; legrosszabb esetben a kivezető persely és a fúvóka is megsérül.

Záróblokkok: Csúszó (oldalsó mag) reteszeléshez használják. Kopáskor a reteszelő erő nem elegendő, és a szán hátrafelé tolódik el befecskendezési nyomás alatt, ami felvillanást okoz a termék oldalán. Rendszeresen ellenőrizze a reteszelő felületeket, hogy nincsenek-e rajta bemélyedések vagy kopás. A hibaelhárítás előtt ne várja meg a vaku megjelenését.

Miért hibásodnak meg leggyakrabban a szabványos alkatrészek?

A szabványos alkatrészek a legkönnyebben szabványosítható, legolcsóbb és a legkevésbé észrevehető alkatrészek egy öntőformában.

És éppen azért, mert olcsók és észrevehetetlenek, ezeket a leggyakrabban elhanyagolják:

• A vezetőcsapok kiszáradnak – senki sem ellenőrzi

• A rugókat kattanásig használják

• Az O-gyűrűk szivárognak, és valaki szalagot teker rájuk, és tovább fut

• A kilökőcsapok kissé meghajlottak, de "még működnek"

Mindezen "még működik" döntések összesített eredménye: eltörik egy pár dollárt érő rugó, beszorul a kilökőtányér, a teljes szerszámot kihúzzák a gépből javításra, több órányi gyártási kapacitás vész el, és több ezer dolláros karbantartási költség halmozódik fel.

Kiválasztási alapelvek

Forma alap kiválasztása

Szabványos alkatrészek kiválasztása

Karbantartás: Nincs műszaki bonyolultság, csak végrehajtási fegyelem

A formaalap és a szabványos alkatrész karbantartása nem bonyolult. Ami megköveteli, az a gyakoriság és a fegyelem.

Hibadiagnosztika gyorsreferencia

Aformaalap és szabványos alkatrészekne határozza meg, mennyire szép a termék – ez az üreg feladata. Egyetlen dolgot határoznak meg: az öntőforma megbízhatóan és következetesen képes-e alkatrészeket előállítani a tervezett élettartama alatt.

A rosszul beállított csontváz nem tud erőt továbbítani, bármilyen erősek is az izmok. A merev ízület nem tud mozogni, akármilyen képességű is a végtag.

A formaalap kiválasztásakor előnyben részesítse a merevséget a könnyedséggel, a pontosságot az árral szemben. A szabványos alkatrészek vásárlásakor nem kell a márkának a legdrágábbnak lennie, de a specifikációnak megfelelőnek kell lennie. A napi karbantartás során ütemterv szerint cserélje ki a rugókat, rendszeresen kenje meg a vezetőcsapokat, és cserélje ki a tömítéseket, amikor elérik az élettartam végét. Ezek a feladatok nem igényelnek technikai jártasságot – csak egy ellenőrző listát és az azt követő fegyelmet.
